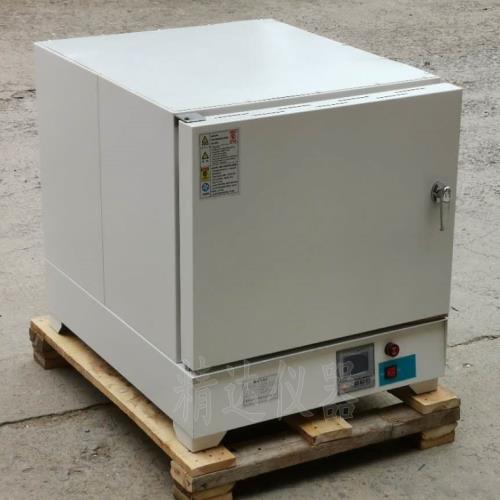

程序升温马弗炉如何设置

1．控制器上电，显示窗上排显示分度号和版本号，下排显示“量程值”约3秒后进入到正常显示状态。蜂鸣器连续鸣叫,运行开始后蜂鸣器不响

2．超温报警时，蜂鸣器连续鸣叫，“ALM”报警灯点亮。

3．蜂鸣器鸣叫时可按任意键消音。

4．在设定状态下若1分钟之内无任何键按下，控制器会自动返回到正常显示状态。

5．若控制器显示窗上排显示“----”，表示温度传感器或控制器本身故障，请仔细检查温度传感器及其接线。

6．程序升温马弗炉温度、时间设定

在非设定状态点击“SET”键，控制器依次显示SP0；ST1，SP1； 。。。STn，SPn；ST(n+1)。

说明：

1） SP0为开始运行时的测量值，仅做记录、查看用，不可修改；

2） ① 若STn > 0：表示该段的升、降温时间；

        ② 若STn = 0：表示控制器根据设备性能在保证控制效果的前提下，以z快速度升降、温到当前段的温度设定值；

     ③ 若STn = -1：表示控制器始终以上一段的温度设定值运行；

     ④ 若STn = -2：表示运行到该段后结束。

 3） 在设定过程中可长按“SET”键3秒退出，设定值自动保存。

 4） 在设定过程中先按住“移位”键，再点击“SET”键可查看上一个设定值。

实现功能举例：

        若温度从室温经过20分钟升温到80度，在80度恒温30分钟后再经过40分钟升温到120度，在120恒温30分钟后结束。

         设定方法：SP0（当前温度测量值，不可修改）；

                      ST1=20；SP1=80.0；

                      ST2=30；SP2=80.0；

                      ST3=40；SP3=120.0；

                      ST4=30；SP4=120.0；

                      ST5=-2。

7．运行和停止

   在停止状态长按“R/S”键1秒后可启动运行；蜂鸣器不响。在运行状态长按“R/S”键1秒后可停止运行。蜂鸣器连续鸣叫

8．查询功能

   在运行状态点击“查询”键可查看当前段，再点击“查询”键可查看当前段的设定时间和运行时间。

程序升温马弗炉系统自整定

当温度控制效果不好时可进行系统自整定。自整定时“整定”指示灯闪烁，自整定结束后该指示灯停止闪烁，控制器会得到一组更j的系统PID参数，参数值自动保存。

在停止状态下长按“自整定”键约5秒，控制器显示提示符“AT”， 调整AT值后再点击“SET”键，若“AT=0”，表示放弃自整定，控制器返回到正常显示状态；若“AT=1”，表示选择自整定，控制器显示自整定设定值提示符“ATSP”，调整到所需的值后再点击“SET”键，控制器返回到正常显示状态，开始自整定运行。

说明：1）在自整定过程中长按“自整定”键约5秒可结束自整定运行。

2）通常自整定的值（ATSP）应选用常用点的值或温度z大设定值的一半。

程序升温马弗炉温度内部参数的参看与设定

长按设定键约3秒，控制器显示窗上排显示密码提示符“Lc”，下排显示密码值，通过增加、减少和移位键，修改到所需的密码值。再点击设定键，若密码值不正确，控制器自动返回到正常显示状态，若密码值正确，则进入到温度内部参数设定状态，再点击设定键可以依次修改各个参数。再长按设定键3秒，可以退出此状态，参数值自动保存。
