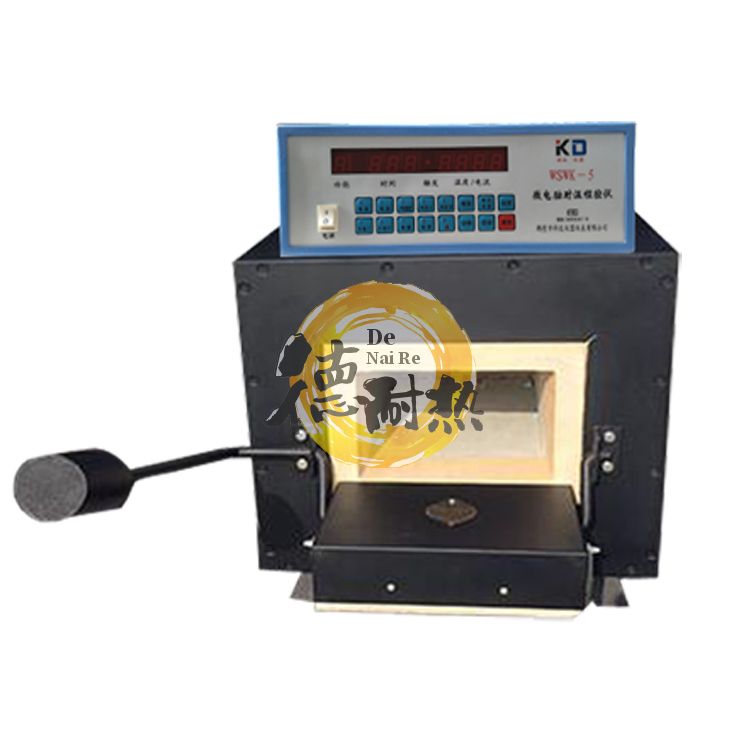

科达煤炭箱式高温炉采用新型保温材料，重量轻，保温效果好，升温速度快。整体设计合理，配有可控烟囱，操作方便。造型美观，工艺考究，坚固耐用，不易变形。电热丝更换、安装、维修方便。不锈钢外壳设计。本型电炉适用于实验室、工矿企业等作合金钢热处理及金属烧结、熔解、分析等用。

仪器结构

电炉外壳由钢板焊接而成，炉膛采用高铝质耐为材料，在炉膛与炉体外壳之间砌筑轻质粘土砖和充填保温材料。硅碳棒发热元件分布于炉膛两侧，为了安全操作，在炉壳上装有限位开关，当炉门打开时电炉自动断电，因此只有在炉门关闭时才能加热。

为了适应电炉发热元件在不同温度下功率的变化和控制温度，本型电炉配备 WSWK-5微电脑时温程控仪，以供调节温度和定温之用。

安装与干燥

1．炉与所附控制器分别安装在适当的位置，应使炉体处于水平状态，控制器牌垂直位置。控制器应避免震动，放置位置与电炉不宜太近，防止过热而使电子元件不能正常工作。

 2．将热电偶由炉体小孔插入炉膛，孔与热电偶之间空隙用石棉填塞。用补偿导线连接热电偶到控制器的线路，接线时注意极性，切勿接反。

3.按所附图2将电气线路连接好，为了安全操作，电炉与控制器，必须妥善接地。

4.安装好后，由于在存放和运输过程中可能受潮，因此不能直接使用，必须进行一次烘炉干燥。

安装及接线

1、去掉炉体后上方的烟囱管卡子，将烟囱管直角端插入炉体后部相应孔中，并紧贴后挡板，然后装上此前去掉的烟囱卡子，拧紧螺钉，将烟囱固定好。

2、炉体后部有电源接线柱，去掉接线柱罩壳，接好电源导线，然后将罩壳重新安好。电源导线的另一端接入与之相配的温度控制仪的输出接线柱。同时，将接地线良好连接在炉体外壳上。

 3、接线柱罩壳上面小孔为热电偶插孔，将与所用温度控制仪相配的热电偶插入小孔，使热电偶工作端处于炉膛中部位置，距炉膛底面约20～30mm。
